Технические характеристики ГРПШ-16-2Н-У1 и ГРПШ-16-2В-У1
Наименование | ||
Регулируемая среда | ||
Регулятор давления газа |
РДГ-150Н |
РДГ-150В |
Максимальное входное давление, МПа | 1,2 | |
Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
Пропускная способность, м³ /ч, при входном давлении, Мпа: | РДГ-150Н (В) | |
При Рвх: 0,05 МПа | 2750 | - |
При Рвх: 0,1 МПа | 4950 | 4950 |
При Рвх: 0,2 МПа | 7400 | 7400 |
При Рвх: 0,3 МПа | 9850 | 9850 |
При Рвх: 0,4 МПа | 12800 | 12800 |
При Рвх: 0,5 МПа | 14800 | 14800 |
При Рвх: 0,6 МПа | 17250 | 17250 |
При Рвх: 0,7 МПа | 19700 | 19700 |
При Рвх: 0,8 МПа | 22150 | 22150 |
При Рвх: 0,9 МПа | 24600 | 24600 |
При Рвх: 1,0 МПа | 27050 | 27050 |
При Рвх: 1,1 МПа | 29500 | 29500 |
При Рвх: 1,2 МПа | 32000 | 32000 |
Неравноммерность регулирования, % | ±10 | |
Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
Предохранительный сбросной клапан | ПСК-50Н/С/В | |
Давление начала срабатывания сбросного клапана, кПа | 2-20/20-300/125-1000 | |
Температура окружающего воздуха, °С | -40…+60 | |
Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |
Расход для системы обогрева, м³ /ч | 0,05±15% | |
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 150 Ду 150 Ду 32 | |
Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 | |
Межремонтный интервал (ТР, ТО) | 3 | |
Средний срок службы, лет | 15 | |
Назначенный срок службы, лет | 40 | |
Масса, кг | 650 |
Описание ГРПШ-16-2Н-У1 и ГРПШ-16-2В-У1
Газорегуляторные пункты ГРПШ-16-2Н-У1 и ГРПШ-16-2В-У1 применяются в системах газоснабжения сельских и городских населенных пунктов, комуннально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.
- ГРПШ-16-2Н-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-150Н;
- ГРПШ-16-2В-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-150В.
Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

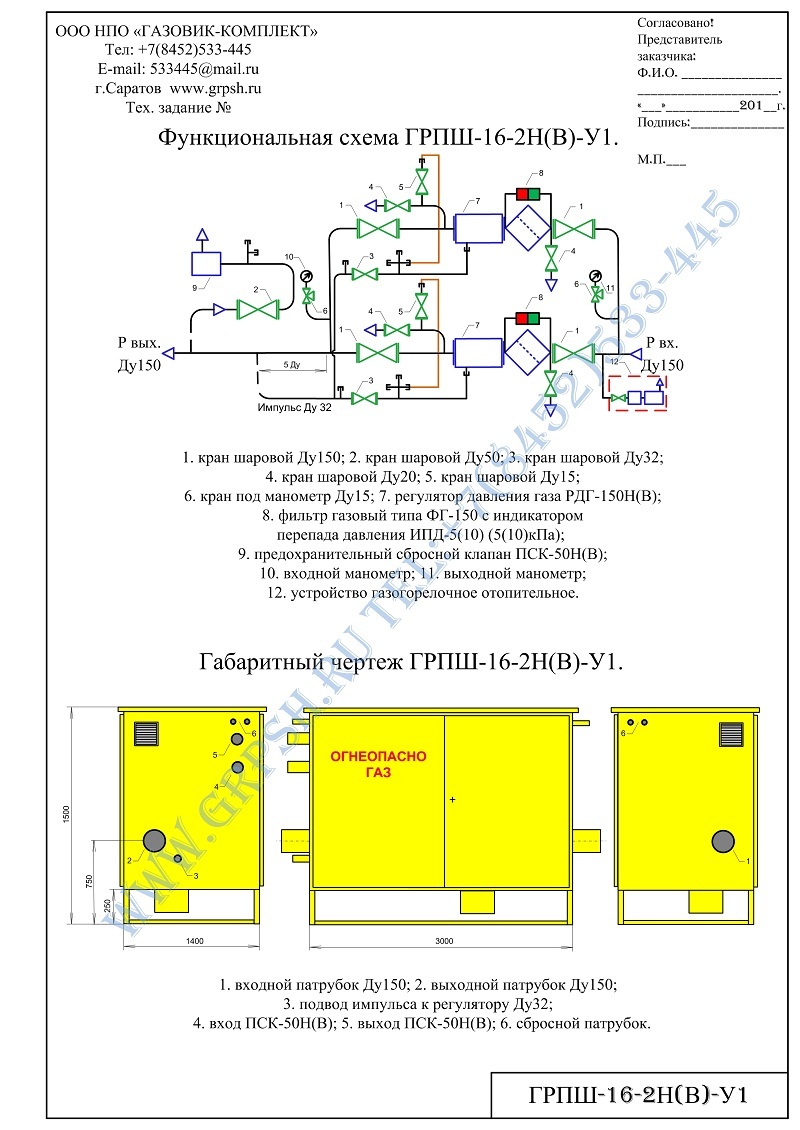

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:
Газ по входному трубопроводу через входной кран 11, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 6, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 11 поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 9, 12 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран 11, фильтр 5, поступает к регулятору давления газа 6. Здесь происходит снижение давления газа до установленного значения и поддержания его на заданном уровне, и далее через выходной кран 11 газ поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
Максимально допустимое падение давление на кассете фильтра — 10кПа.
На входном газопроводе после входного крана 11 после регулятора давления газа 6 предусмотрены продувочные трубопроводы.
Для изготовления ГРПШ-16-2Н (В)-У1 в соответствии с требованиями Заказчика и расчета стоимости оборудования необходимо заполнить опросной лист.
