Технические характеристики
| Наименование | ГРПШ-А-02 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |

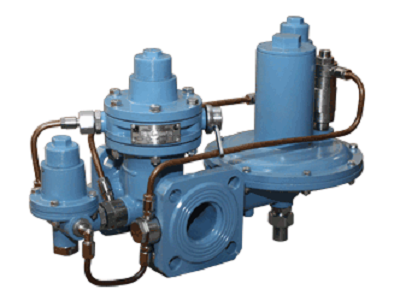

| Регулятор давления газа | РДСК-50/400 |
| Максимальное входное давление, МПа | 1,2 |
| Диапазон настройки выходного давления, кПа | 50-200 |
| Пропускная способность, м³ /ч, при входном давлении, Мпа: | РДСК-50/400 |
| При Рвх: 0,1 МПа | 106 |
| При Рвх: 0,2 МПа | 220 |
| При Рвх: 0,3 МПа | 335 |
| При Рвх: 0,4 МПа | 450 |
| При Рвх: 0,5 МПа | 520 |
| При Рвх: 0,6 МПа | 590 |
| При Рвх: 0,7 МПа | 670 |
| При Рвх: 0,8 МПа | 780 |
| При Рвх: 0,9 МПа | 890 |
| При Рвх: 1,0 МПа | 1170 |
| При Рвх: 1,1 МПа | 1270 |
| При Рвх: 1,2 МПа | 1340 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | |
| При повышении входного давления, кПа: | 62,5 — 270 |
| При понижении входного давления, кПа: | 0,6 — 12 |
| Клапан предохранительный сбросной | КПС-С |
| Давление срабатывания сбросного клапана, кПа | 7 — 400 |
| Температура окружающего воздуха, °С | -40…+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Расход для системы обогрева, м³ /ч | 0,05±15% |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 50 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 75 |
Описание
Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.
Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.
Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.
Принцип работы ГРПШ:

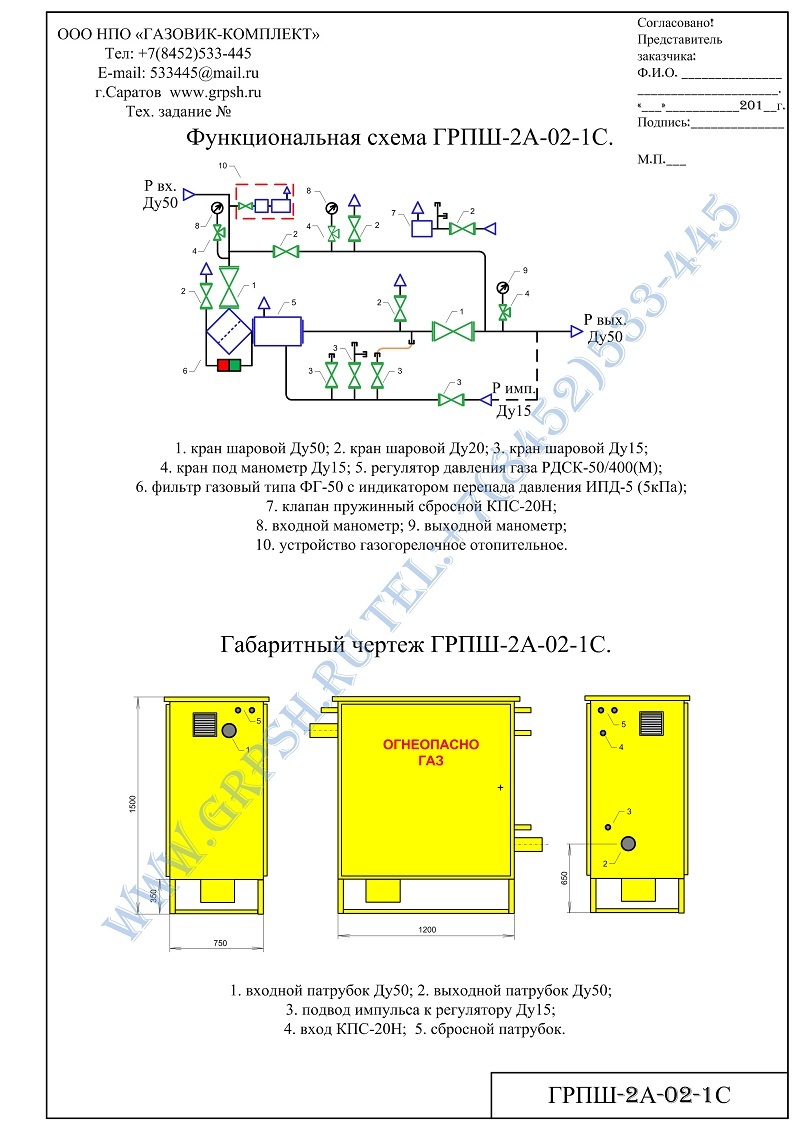

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:
Газ по входному трубопроводу через входной кран 12, поступает в фильтр 4 (где происходит очистка газа от механических примесей, окалины и пыли) поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 13 поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 11, 9 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.
В случае ремонта оборудования при закрытыхвходном и выходном кранах 12 и 13 газ поступает к потребителю по обводному газопроводу, — байпасу.
На входном газопроводе после входного крана 12, после регулятора давления газа 5 и на байпасе предусмотрены продувочные трубопроводы.
Для проработки изготовления ГРПШ требуется заполнить форму технического задания (Опросной Лист), исходя из этого формируется цена ГРПШ.
