Цена с НДС: 1 300 р.Технические характеристики
| Наименование параметра или размера |
Значения для исполнения | ||
| ГСГО-М | ГСГО-М-01 | ГСГО-М-06 | |
| ГСГО-М/25 | ГСГО-М/25 -01 |
ГСГО-М/25 -06 |
|
| Давление на входе в ГРП, Рвх, МПа, не более |
1,2 | 1,2 | 1,2 |
| Диапазон настройки давления газа на выходе из ГРП, Рвых, МПа |
0,001-0,004 | 0,004-0,016 | 0,25-0,6 |
| Пропускная способность одной линии ГРП (для газа у=0,73 кг/ м³ при давл. На входе Рвх= 0,005МПа 0,1МПа 0,3МПа 0,6МПа 0,9МПа 1,2МПа |
ГСГО-М 430 700 1200 2600 4200 5000 |
ГСГО-М/25 200 300 600 1000 1400 2000 |
|
| Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па | 0,96 | ||
| Расход газа на обогреватель, м³ /ч, при давлении газа 2000 Па | 0,1 | ||
| Габаритные размеры, мм, не более, длина ширина высота |
1955 660 1510 |
||
| Масса, кг, не более | 635 | ||
Описание:

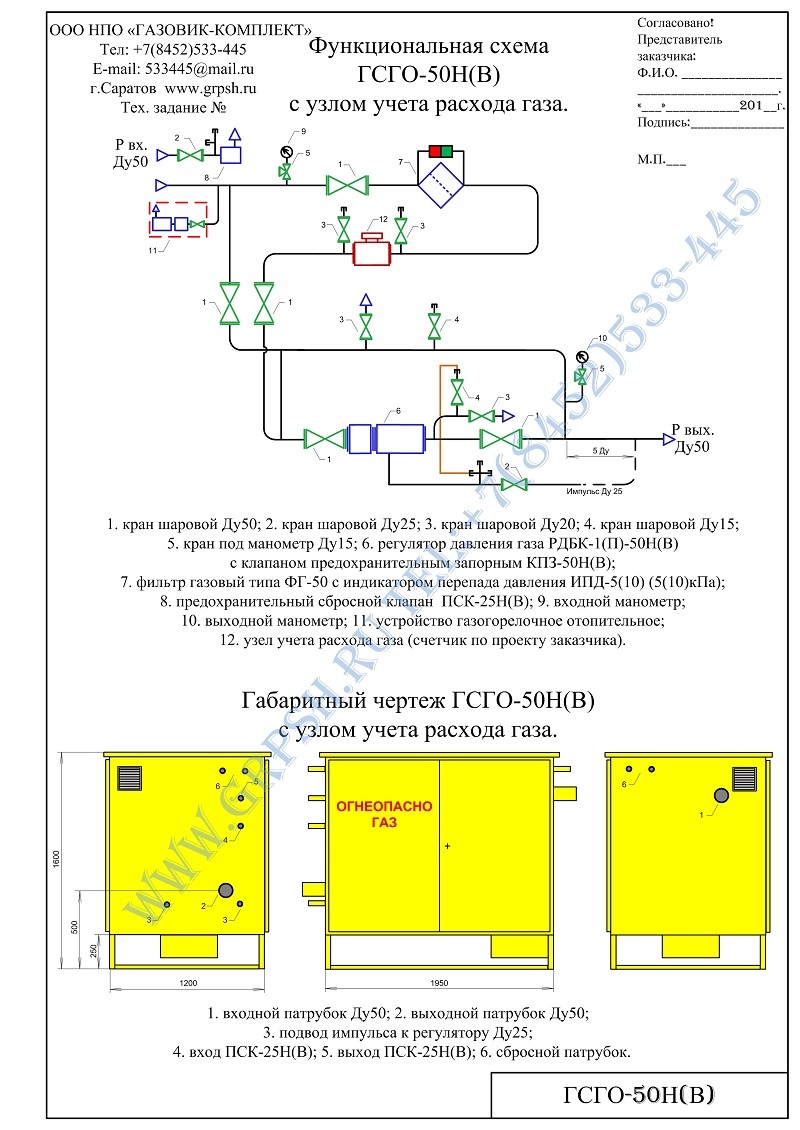

ГСГО (газовая станция с газовым обогревом) являются разновидностью шкафных газорегуляторных пунктов (ГРПШ).
Газорегуляторный пункт шкафной ГСГО-50 с основной линией редуцирования и байпасом на базе одного регуляторов РДБК-1-50 или РДБК-1П-50.
При необходимости замены оборудования на основной линии, газ проходит через байпас.
ГСГО-50/35 на базе РДБК-1 (1П)-50/35.
ГСГО-50/25 на базе РДБК-1 (1П)-50/25.
Шкафные газорегуляторные станции ГСГО со счетчиком учета расхода газа предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, коммерческого учета расхода газа и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87. ГСГО со счетчиком учета расхода газа применяются: в системах газоснабжения сельских и городских населенных пунктах, коммунально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения. В шкафных газорегуляторных пунктах ГСГО со счетчиком учета расхода газа устанавливаются следующие виды счетчиков по техническому заданию или желанию заказчика: СГ – (счетчик турбинный газовый), RVG – (счетчик ротационный газовый), СГ-ЭК — (счетчик газовый с электронной коррекцией по давлению и температуре).
Условия эксплуатации ГСГО:
ГСГО предназначены для эксплуатации в районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ,F).
В зависимости от климатического исполнения применяемого оборудования, по согласованию с заказчиком, ГСГО могут поставляться в утеплённых шкафах с обогревом различного типа:
-
газовый обогрев (с помощью автоматических газогорелочных устройств);
-
электрический обогрев во взрывозащищённом исполнении;
-
водяной обогрев (подвод теплоносителя от внешнего источника).
В ГСГО размещается следующее оборудование: запорная арматура, фильтры газовые различных типов, регуляторы давления газа с двумя ступенями защиты, комплексы измерения расхода газа, манометры, индикаторы перепада давления, предохранительные сбросные, запорные клапаны и другое оборудование, размещённое в металлическом шкафу, обеспечивающем защиту устройств от вредного воздействия климатических факторов и несанкционированного доступа.
