Технические характеристики
Наименование параметра | ГСГО 100 |
ГСГО 100-01 |
ГСГО 100-02 |
ГСГО 100-03 |
ГСГО 100-04 |
ГСГО 100-05 |
ГСГО 100-06 |
Давление на входе, Рвх, МПа. | 1,2 | ||||||
Диапазон настройки давления на выходе, Рвых, МПа. | 0,001- 0,004 |
0,004- 0,016 |
0,016- 0,04 |
0,04- 0,06 |
0,06- 0,1 |
0,1- 0,25 |
0,25- 0,6 |
Диапазон настройки давления срабатывания сбросного клапана. | 0,0013– 0,005 |
0,005– 0,02 |
0,02– 0,05 |
0,05– 0,075 |
0,075– 0,125 |
0,125– 0,3 |
0,3– 0,7 |
Пределы настройки автоматического отключения подачи газа при повышении Рвых при снижении Рвых |
0,0014– 0,006 0,0003– 0,002 |
0,006– 0,022 0,001– 0,003 |
0,022– 0,06 0,002– 0,003 |
0,022– 0,06 0,002– 0,003 |
0,08– 0,14 0,02– 0,06 |
0,14– 0,32 0,05– 0,12 |
0,32– 0,75 0,1– 0,4 |
Пропускная способность одной линии ГРП (для газа у=0,73 кг/ м³ при давл. на входе Рвх=0,005 МПа 0,1 МПа |
2800 |
||||||
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па | 1,92 | ||||||
Расход газа на обогреватель, м³ /ч, при давлении 2000 Па | 0,2 | ||||||
Габаритные размеры, мм, не более, длина ширина высота |
3240 1050 2100 |
||||||
Масса, кг, не более | 1100 | ||||||

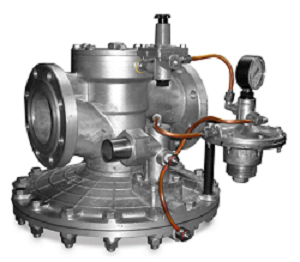

ГСГО-100 на базе одного РДБК 1 (1П)-100 |
Описание
ГРП шкафной представляет собой металлический шкаф с теплоизоляцией. В шкафу размещено технологическое оборудование. Для удобства обслуживания в шкафу имеются двери, обеспечивающие доступ к технологическому оборудованию. Для обогрева ГРП шкафного в холодное время года предназначены обогреватели, газ к которым подводится по газопроводу.

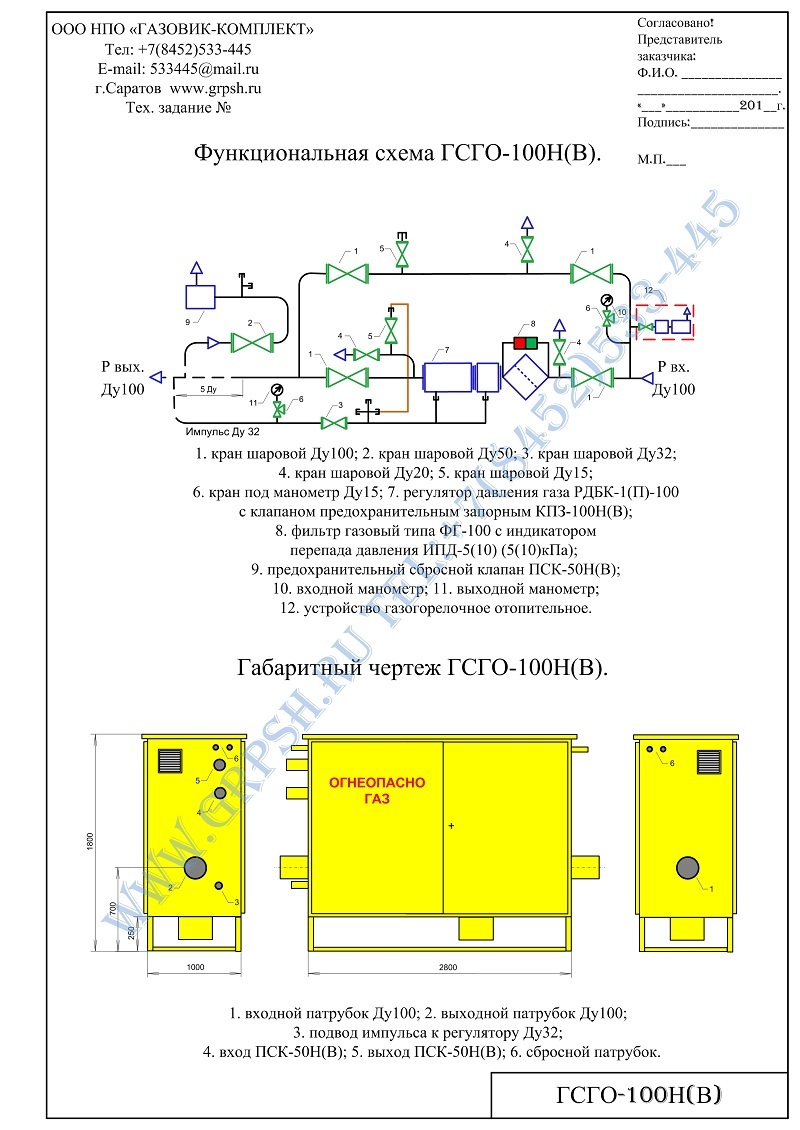

Технологическое газовое оборудование ГРП шкафного состоит из одной линии редуцирования и байпасной линии. Газ через кран (задвижку) КН1 поступает к фильтру Ф, где происходит очистка от механических примесей, и поступает к клапану предохранительному запорному КП1, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД2 сверх установленного. Через клапан КП1 газ поступает к регулятору давления, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран (задвижку) КН2 газ поступает к потребителю.
Манометры М1 и М2 служат для контроля давления в основной и обводной линиях. Краны (задвижки) КН1, КН2 предназначены для перекрытия основной линии редуцирования. На импульсной линии установлен кран КН3, предназначенный для настройки клапана КП1.
Для отключения импульсного газопровода при ремонте клапана КП1 служит кран КН5. Обводная линия предназначена для обеспечения бесперебойной работы ГРПШ в случае ремонта. Сбросной клапан КП2 предназначен для аварийного сброса газа. Кран КН7 служит для отключения клапана КП2. Для продувки участков газопроводов «на свечу» после первого отключающего устройства предназначены краны КН8, КН9.
Вентиль ВН1 и регулятор РД1 обеспечивают поступление газа требуемого давления к обогревателям ОГ1, ОГ2. Для замера давления на выходе из регулятора предусмотрены (в зависимости от исполнения) кран КН8 с штуцером для подключения мановакуумметра или клапан трехлинейный КП3 с манометром М3.
