Технические характеристики
Наименование параметра | ГСГО 100 |
ГСГО 100-01 |
ГСГО 100-02 |
ГСГО 100-03 |
ГСГО 100-04 |
ГСГО 100-05 |
ГСГО 100-06 |
Давление на входе, Рвх, МПа. | 1,2 | ||||||
Диапазон настройки давления на выходе, Рвых, МПа. | 0,001- 0,004 |
0,004- 0,016 |
0,016- 0,04 |
0,04- 0,06 |
0,06- 0,1 |
0,1- 0,25 |
0,25- 0,6 |
Диапазон настройки давления срабатывания сбросного клапана. | 0,0013– 0,005 |
0,005– 0,02 |
0,02– 0,05 |
0,05– 0,075 |
0,075– 0,125 |
0,125– 0,3 |
0,3– 0,7 |
Пределы настройки автоматического отключения подачи газа при повышении Рвых при снижении Рвых |
0,0014– 0,006 0,0003– 0,002 |
0,006– 0,022 0,001– 0,003 |
0,022– 0,06 0,002– 0,003 |
0,022– 0,06 0,002– 0,003 |
0,08– 0,14 0,02– 0,06 |
0,14– 0,32 0,05– 0,12 |
0,32– 0,75 0,1– 0,4 |
Пропускная способность одной линии ГРП (для газа у=0,73 кг/ м³ при давл. на входе Рвх=0,005 МПа 0,1 МПа |
2800 |
||||||
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па | 1,92 | ||||||
Расход газа на обогреватель, м³ /ч, при давлении 2000 Па | 0,2 | ||||||
Габаритные размеры, мм, не более, длина ширина высота |
3240 1050 2100 |
||||||
Масса, кг, не более | 1100 | ||||||
ГСГО-100 на базе двух РДБК 1 (1П)-100 |
Описание

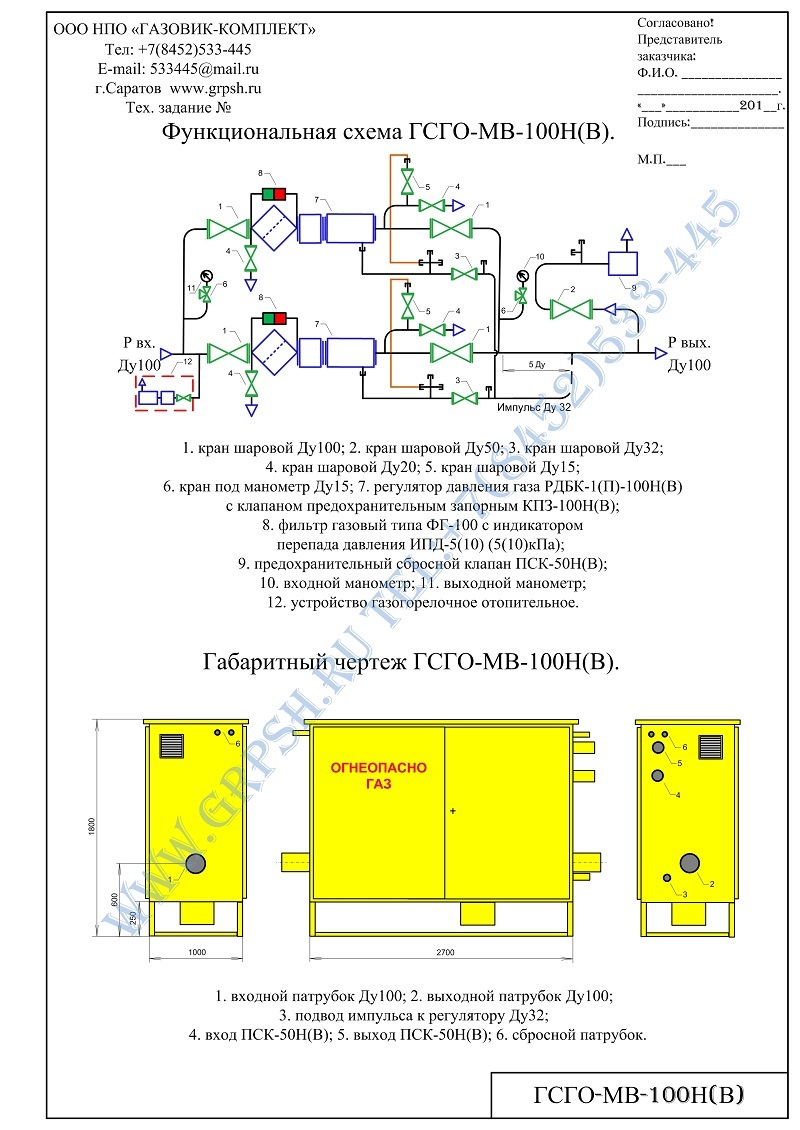

Технологичекое газовое оборудование ГРП шкафного в соответствии с рисунком состоит из двух линий редуцирования: основной и резервной. Газ через кран КН1 или КН2 поступает к фильтру Ф1 или Ф2, очищается от механических примесей и поступает к клапану предохранительному запорному КП1 или КП2, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД1 или РД2 сверх установленного.
Через клапан КП1 или КП2 газ поступает к регулятору давления, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран КН4 или КН5 газ поступает к потребителю.
Для определения перепада давления до и после фильтра (Ф1 или Ф2) предусмотрены трехлинейные краны КП4, КП5, КП6, КП7 для подсоединения дифманометра.
Манометр М1 служит для контроля давления в основной и резервной линиях. Краны КН1, КН4, КН2, КН5 предназначены для перекрытия линий редуцирования.
Манометр М2 подключен через трехлинейный клапан КП8 для измерения давления газа на выходе из ГРП.напоромера.
На импульсных линиях установлены краны КН11, КН13, предназначенные для настройки клапанов КП1, КП2.
Для отключения импульсного газопровода при ремонте клапанов КП1, КП2 и регуляторов РД1, РД2 служат краны КН10, КН12 и КН8, КН9.
Сбросной клапан КПЗ предназначен для аварийного сброса газа. Кран КНЗ служит для перекрытия импульсного газопровода при ремонте клапана КПЗ. Кран КН14 предназначен для настройки порога срабатывания клапана сбросного.
Для продувки участков газопроводов «на свечу» после первого отключающего устройства предназначены краны КН6, КН7.
Вентиль ВН и регулятор РДЗ обеспечивают поступление газа требуемого давления к обогревателю ОГ.
